存储解决方案EMC_XC500

发布时间:2013-06-07

数据中心的应用环境

用户目前所有的SUN服务器和数据库服务器，均连接在局域网内，采用传统的分布式服务器和独立的存储系统。随着业务发展，数据量的增加，存储系统将面临如下主要问题：

存储设备分散、存储空间利用率低；

存储系统扩充困难；

多台存储设备的故障率高、维护管理成本增加；

分散的数据通过网络备份出现瓶颈。

因此，整合、完善存储与数据备份系统势在必行。

备份方案及特点

根据用户的需求，我们提出存储备份系统建设总体方案如下：

（1）针对大数据量的关键业务服务器建立存储区域网（SAN）；

（2）采用高性能光纤磁盘阵列，整合分散的存储系统；

（3）建立基于SAN和自动磁盘库的网络及LAN-Free混合的自动数据备份系统。

主要存储设备和软件推荐如下：

光纤磁盘阵列——EMC CX500

磁盘库——SureSave DL-4000

归档磁带库――美国StorageTek L20

备份管理软件——Veritas Netbackup

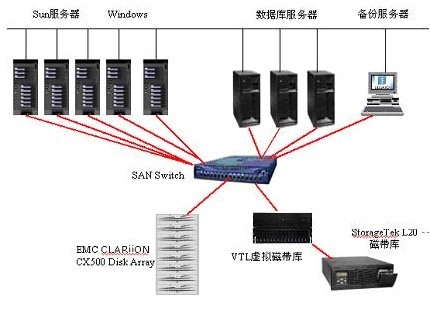

存储备份系统示意图

方案优势

存储备份管理系统的主要由备份管理软件、存储设备和备份设备构成。本方案中，采用单独的Windows 2000主机作为备份服务器，在备份服务器上安装Vertias Server软件，需要备份的数据库服务器上面安装备份客户端软件和数据库在线备份模块。数据库数据以在线方式按管理员设置定时备份到备份服务器所连接的备份设备。

每台需要连入到SAN中的主机均配置一块光纤卡，通过光纤交换机，连接到光纤存储环境中。

本方案推荐的备份设备是较新型的存储设备——SureSave磁盘库（虚拟磁带库）。

磁盘库是通过虚拟磁带库控制器将所连接的磁盘阵列模拟成磁带库结构的一种存储设备。

磁盘库的配置灵活，可以按照实际需要配置虚拟磁带库的磁带槽的个数和虚拟磁带驱动器的个数及类型，而逻辑上虚拟磁带库的使用方式与物理磁带库几乎相同。

磁盘库的显著特点：

一是无暴露的机械活动部件，受粉尘、湿度影响小，设备总体可靠性和可用性高；

二是随机读写速度快；

三是维护、使用简便。

备份系统建立后，备份任务是以全自动方式周期性运行的，（虚拟）备份磁带时按备份策略自动轮回使用的。在没有意外情况下，备份任务不需要管理员干预，管理员只需要定期检查以下备份状态即可。
